i-con pro-performance 取付けからPCにソフト・ダウンロードまで。

PKT01-SGP-00 KTM duke125・200・250・390

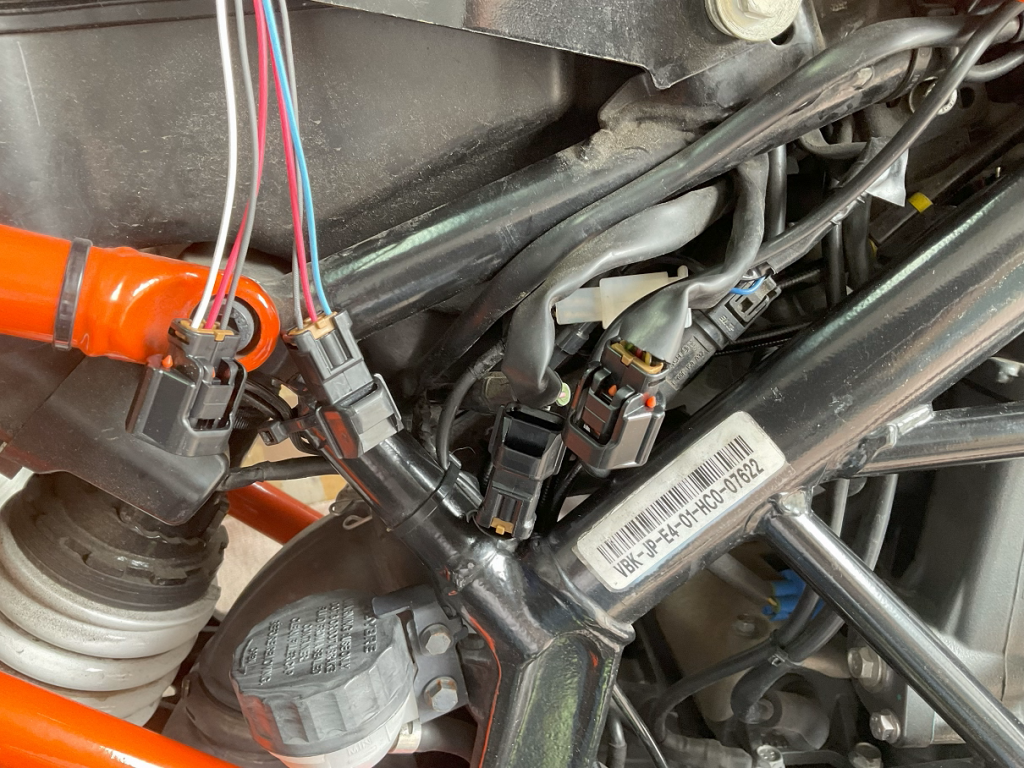

★ギボシ端子加工の仕様ですが、BLRで取付け作業なので、防水カプラーを使ってみました。

★i-con pro performance を取り外したときに車両側に取り付けたカプラーで元の配線に戻ります。

PCにドライバーソフトのダウンロード

BLRホームページからi-con pro performance ドライバーソフトをダウンロードします。
①ダウンロードのページから必要事項（ユーザー登録兼用）を記入し、送信します。
②必要事項の記入して頂いたメールアドレスにダウンロード用アドレスが着信されます。
③ダウンロード用アドレスからファイルをダウンロードします。
④PC画面にi-con pro performance のトップ画面が表示されます。

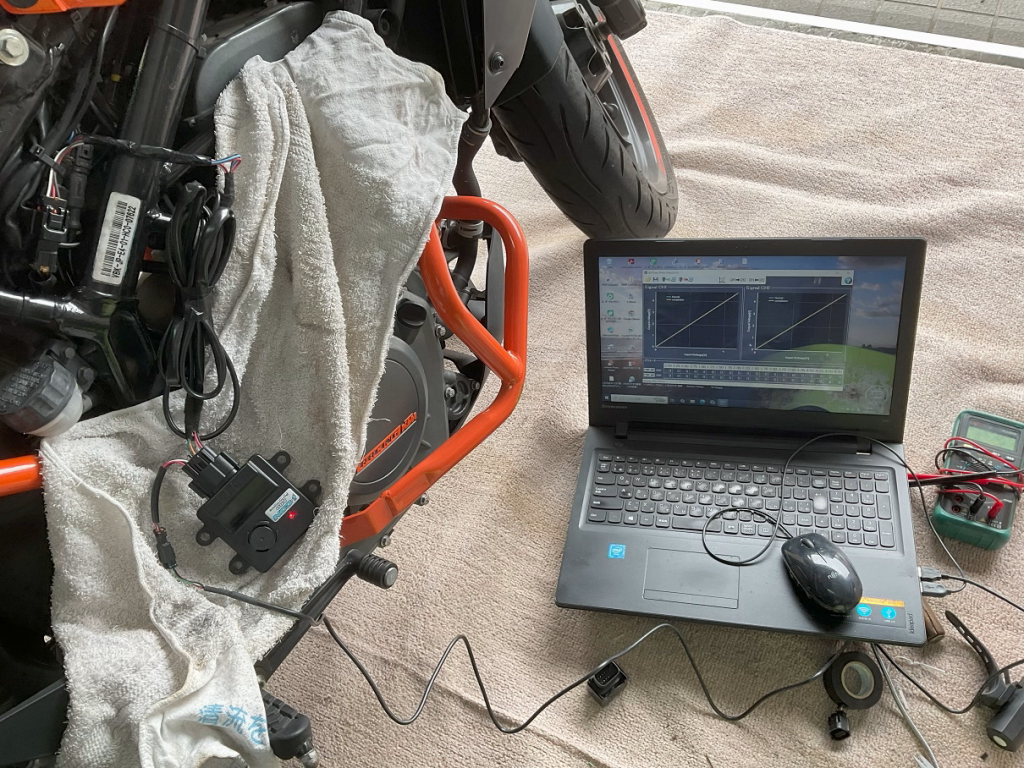

⑤付属USBハーネスをi-con pro 本体とPCを繋ぎi-con pro->PCをクリックして認識させます。
⑥画面のグラフの斜め線が青から茶色に変われば編集モードになっています。
⑦キーボードの上下左右キーで補正値を変更します。

★今回のKTM duke250のTPS電圧作動範囲は全閉0.47v　全開4.3vでしたので、ch1のグラフ下軸の
0.5vから4.5vの範囲で補正値を変更します。

斜め線から上は濃い方向です。下側は薄い方向になります。
